方案與產品
















接入節點-輸電綜合






















一、產品介紹


電力物聯網輸電接入節點采用低功耗、高防護等級設計，采用統一的標準協議,可實現需要戶外安裝的輸電系統物聯網終端數據的接入、邊緣處理、自組網無線通信和信息上傳。具體包括端設備的數據上報時機與間隔時間，數據的流向等，適用接入不同類型、不通廠家的監測裝置，實現輸電環節下各類監測裝置的標準化接入、安全接入和智能化接入，實現監測裝置數據的接入代理功能。


產品功能


1.傳感器接入。設備支持接入符合組網協議和通信規約的微功率、低功耗傳感器以及匯聚節點。


2.自動組網。設備僅需配置頻點，可實現470MHz頻率無線鏈路自動組網；支持多種組網方式，如鏈狀組網，樹狀組網等。


3.邊緣計算。設備支持通過標準化接口和容器技術實現第三方廠家APP的安裝、運行和卸載。設備可保存兩年以上的傳感器監測數據，支持將數據路由給第三方APP進行計算分析，傳感器監測數據、應用分析結果可以通過電力APN或網線傳輸?shù)诫娏?nèi)網。


4.網絡管理。設備通過篩選，可禁止不符合要求的傳感器設備接入；可以查看接入節點或傳感器設備的信號質量；具有回包測試統計功能，運維人員可據此對節點的位置進行規劃。


5.云邊協同。設備遵循國網物聯網北向接口規范《邊緣物聯代理與物聯管理平臺交互協議規范》，支持接收云平臺下發的設備管理、應用管理、網絡配置和傳感器業務指令；支持將邊緣側設備狀態、應用狀態、感知數據、組網狀態和預警信息等上報至云平臺。


二、產品外觀及結構設計

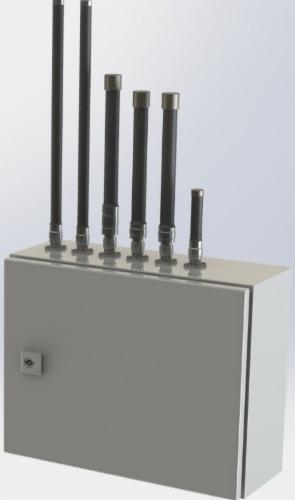

整機采用掛式戶外配電箱外殼，天線接口、電源接口、網口分布于箱體兩側，箱門配有門鎖，方便后期打開維護和檢修，整機外觀效果見下圖。





整個箱體尺寸為380 × 185 × 335mm，如下圖所示。







三、優勢特點


1.設備采用工業級制造工藝，遵循節約型設計理念，具備體積小、低功耗、支持智能休眠、防護等級高（防水防塵、耐高低溫、抗電磁干擾）等特點；


2.邊緣側組網采用非IP化無線通信方式、國密等多形式數據加密算法，云邊交互支持采用加密芯片配合APN通道方式，切實保障數據安全；


3.支持搭載docker容器化的邊緣計算應用，可以實現應用的遠程安裝、更新、卸載以及狀態監管等，提供應用開發相關SDK。


四、性能參數










產品特性




描述








基礎特性




CPU




ARM 雙核 2.0GHz








內存




2GB








電源




太陽能電池自供電（DC：10.8~14.1V）








工作溫度




-40℃～85℃








工作濕度




5～95%RH@40℃ 無凝結








防護等級




IP65








設備無線組網特性




工作頻段




470MHz～510MHz








通信協議




《輸變電設備物聯網節電設備無線組網協議》








傳輸距離




1000~2000米（輸電架空線路）








最大傳輸速率




58Kbps








微功率傳感器無線接入特性




工作頻段




2.4GHz～2.5GHz








通信協議




《輸變電設備物聯網微功率無線網通信協議》








傳輸距離




600~1000米（輸電架空線路）








最大接入傳感器數量




2000








最大傳輸速率




20Kbps








傳感器數據接入特性




數據規約




《輸變電設備物聯網傳感器數據通信規約》








邊緣應用特性




技術路線




Docker 1.13








SDK




《輸變電邊緣計算應用開發者文檔》








最大支持應用數量




10
