一、產品介紹
正交V2.0系列匯聚分流設備采用無背板、正交連接器直接對接的耦合方式， Fabric通道、BASE通道采用雙星拓撲，IPMB總線采取1+1冗余備份。設備支持100GE \ 40GE \ 25GE \ 10GE \ 1GE端口數據的全接入、處理、轉發，最大支持30.24T流量接入，為后端系統提供高效、安全的數據。
二、設備介紹
基于正交2.0平臺的8槽正交機箱，支持8個業務槽位、2個主控槽位、6個背板槽位（用于接入交換板卡、風扇板卡或RTM板卡）。
交換板卡必須結合風扇板卡使用，RTM板卡、風扇板卡可獨立使用。6個背板槽位中，2個背板槽位接入2組交換板卡+風扇板卡，剩余4個背板槽位接入RTM板卡 \ 風扇板卡。
機箱支持直流 \ 交流供電方式，交流 \ 高壓直流電源4+1冗余，-48V直流1+1冗余。機箱各組成部分均支持熱插拔。
1 機箱系列
1.1 NETVIS-CH1008
正交2.0-8槽位機箱
l 尺寸為870mm x 445mm x 570mm，高度13U；
l 凈重90 kg；
l 支持8個業務槽位、2個主控槽位、2個交換 + 風扇共用背板槽位，4風扇 \ RTM背板槽位；
l 整機接入帶寬最大可達30.24T；
l 單業務槽位背板帶寬最大可達1.6Tbps，整機交換帶寬最大可達25.6Tbps；
l 整機額定功耗為6500W；
l 支持直流\交流供電方式，交流\高壓直流方式電源支持4+1冗余，-48V直流支持1+1冗余。
NETVIS-CH1008

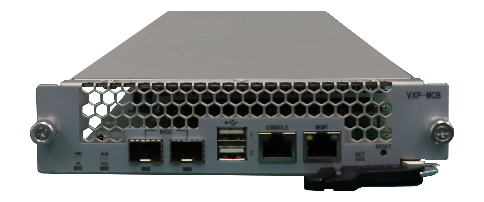

1.2 NETVIS-MCB1901
正交2.0-主控板卡
l 尺寸為520mm x 185mm x 44mm；
l 凈重2.5 kg；
l 管理接口包括有一個10M \ 100M \ 1000M RJ45網口；一個Console RS232 RJ45串口；一個SFP+接口；一個SFP接口；兩個USB 2.0接口；提供IPMI v2.0機箱管理功能；
l 額定功耗為70W。
NETVIS-MCB1901
1.3 NETVIS- FAN1008
正交2.0-8槽位機箱風扇
l 尺寸為570mm x 170mm x 60mm；
l 凈重2.2kg；
l 支持8組風扇單元；
l 額定功耗為100W。
NETVIS- FAN1008
2 板卡系列
2.1 NETVIS-SMB2032
正交2.0-交換板卡
l 尺寸為20mm x 510mm x 62mm；
l 重量為4.5 kg；
l 最大可達12.8T雙向數據交換轉發能力；
l 額定功耗為280W。
NETVIS-SMB2032

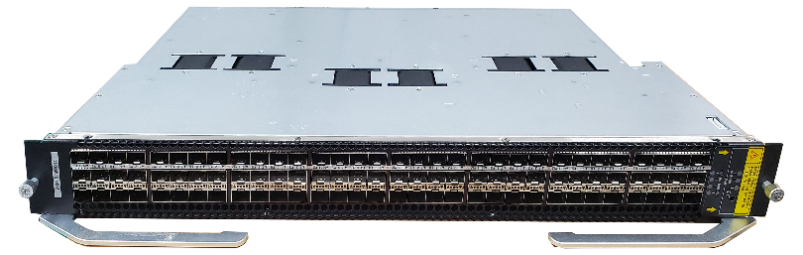

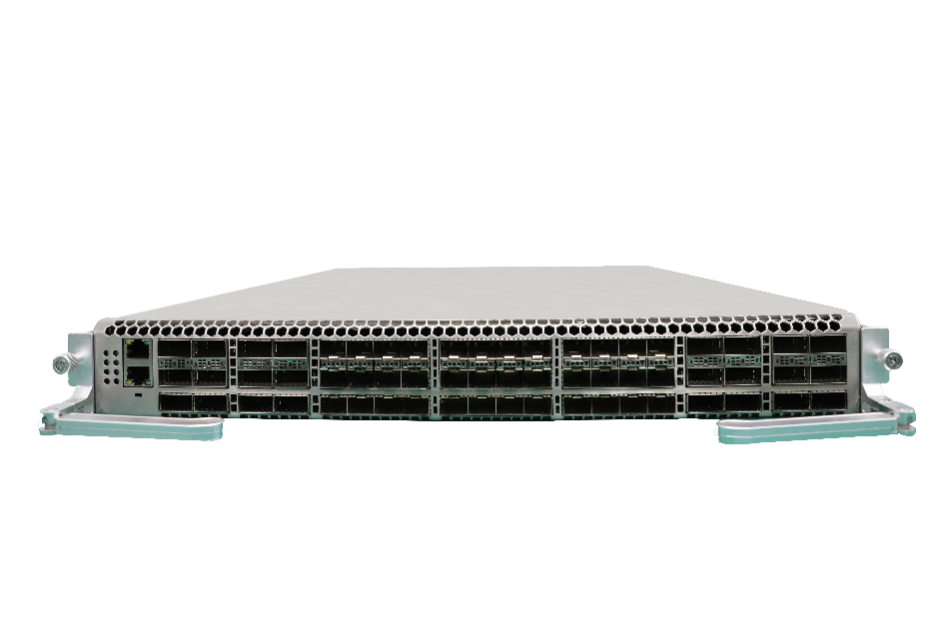

2.2 NETVIS-PPB3320
正交2.0-分流處理板卡
l 尺寸為530mm x 430mm x 52mm；
l 凈重8.5 kg；
l 提供24個QSFP28和36個SFP28數據端口，可支持24*100GE \ 24*40GE \ 96*25GE \ 96*10GE \ 96*1GE和36*25GE \ 10GE \ 1GE輸入和輸出端口；
l 提供1個RJ45串口，1個千兆管理口；
l 單槽位最大可達800Gbps數據處理能力；
l 單槽位雙向最大可達1.6Tbps背板數據交換能力；
l 額定功耗為550W。
NETVIS-PPB3320
2.3 VXP-RTM9010
正交2.0-RTM板卡
l 尺寸為570mm x 390mm x 60mm；
l 凈重7kg；
l 支持3組風扇單元；
l 提供24個SFP+接口，可支持96*10GE \ GE輸入和輸出數據端口；
l 單槽位雙向最大可達800Gbps背板數據交換能力；
l 額定功耗為300W。
NETVIS-RTM9010

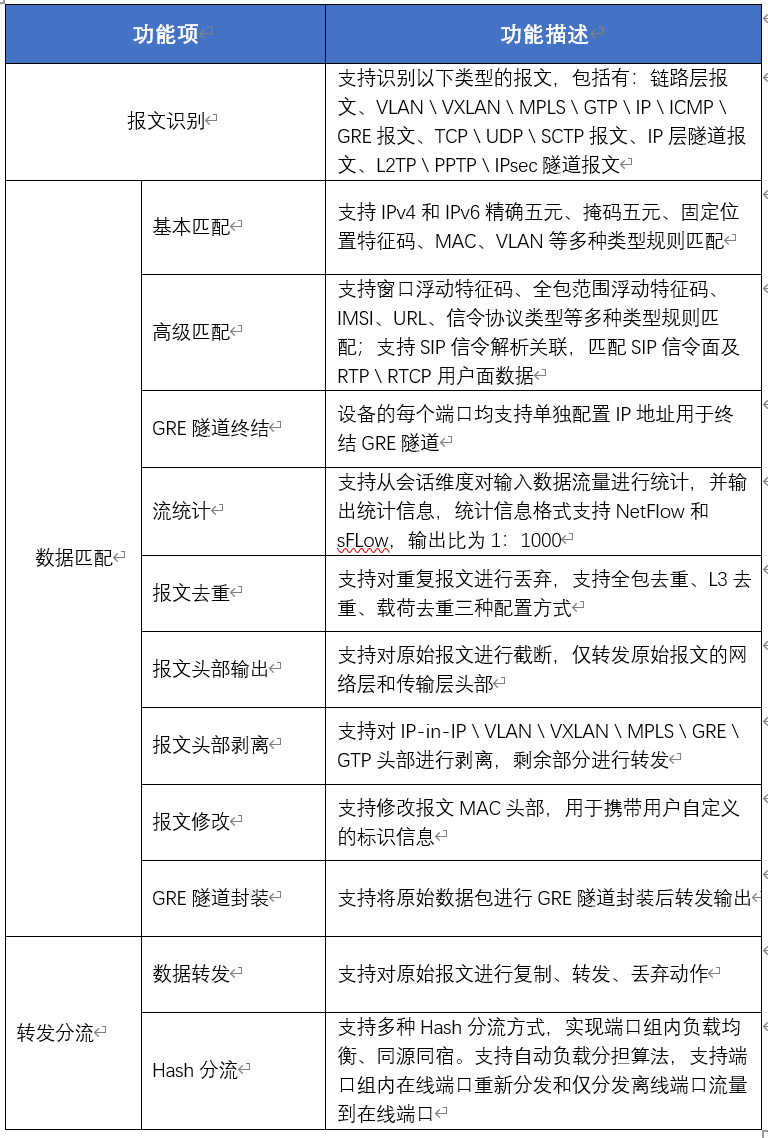

三、功能特性

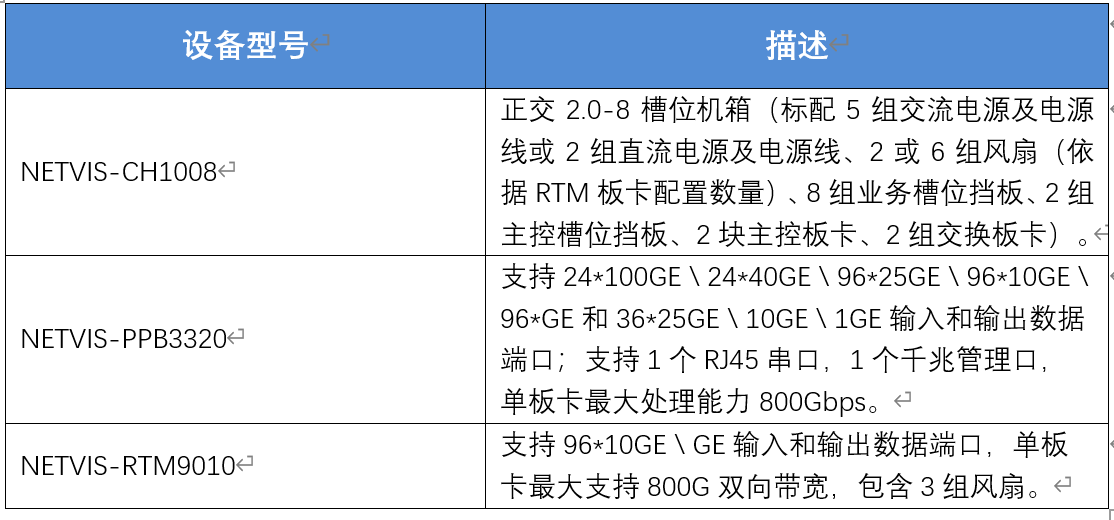

四、訂購信息
